不銹鋼軸承后綴大全-SIAIF軸承
2019/6/2 12:17:18
一.CN：普通組徑向游隙；
通常僅用于與以下字母組合來表示較窄或偏移的游隙范圍
?H：縮窄的游隙范圍，相當于原來游隙范圍的上半部分
?L：縮窄的游隙范圍，相當于原來游隙范圍的下半部分
?P：偏移的游隙范圍，相當于原來游隙范圍的上半部分和下一組游隙范圍的下半部分的組成
?H：縮窄的游隙范圍，相當于原來游隙范圍的上半部分
?L：縮窄的游隙范圍，相當于原來游隙范圍的下半部分
?P：偏移的游隙范圍，相當于原來游隙范圍的上半部分和下一組游隙范圍的下半部分的組成
以上字母同時適用于與以下的游隙組別組合成對應的意義：C2、C3、C4、和C5，例如C2
1.C2：徑向游隙小于普通組
2.C3：徑向游隙大于普通組
3.C4：徑向游隙大于C3
4.C5：徑向游隙大于C4
5.DB：兩個以背對背方式配對的單列深溝球軸承
6.DF：兩個以面對面方式配對的單列深溝球軸承
7.DT：兩個以串聯方式配對的單列深溝球軸承
8.E：強化設計
9.GJN：聚脲基潤滑脂，NLGI稠度2，溫度范圍-30至+150度標準填充量
10.GXN：聚脲基潤滑脂，NLGI稠度2，溫度范圍-40至+150度標準填充量
11.J：沖壓鋼保持架
12.LHT23：鋰基潤滑脂，NLGI稠度2，溫度范圍-50至+140度標準填充量
13.LT：鋰基潤滑脂，NLGI稠度2，溫度范圍-55至+110度標準填充量
14.LT10：鋰基潤滑脂，NLGI稠度2，溫度范圍-50至+90度標準填充充量
15.M：機削黃銅保持架，鋼球引導。不同的設計和材料在M之后加上數字標識，如M2
16.MA：機削黃銅保持架，外圈引導
17.MB：機削黃銅保持架，內圈引導
18.MT33：鋰基潤滑脂，NLGI稠度3，溫度范圍-30至+120度標準填充量
19.MT47：鋰基潤滑脂，NLGI稠度2，溫度范圍-30至+110度標準填充量
20.N：外圈帶止動槽
21.NR：外圈帶止動槽和止動環
22.N1：外圈側面有凹槽用于配合止動裝置以防止外圈轉動
23.P5：尺寸精度和旋轉精度符合ISO公差等級5
24.P6：尺寸精度和旋轉精度符合ISO公差等級6
25.P52：P5+C2
26.P62：P6+C2
27.P63：P6+C3
28.RS1：一側帶具鋼骨架的丁腈二烯橡膠NBR接觸式密封圈
29.RSH：一側帶具鋼骨架的丁腈二烯橡膠NBR接觸式密封圈
30.RSL：一側帶具鋼骨架的丁腈二烯橡膠NBR低摩擦密封圈
31.RZ：一側帶具鋼骨架的丁腈二烯橡膠NBR低摩擦密封圈
32.TH：纖維增強酚醛樹脂保持架卡型
33.TN：注塑尼龍保持架
34.TN9：注塑玻璃纖維增強尼龍6，6保持架
35.VL0241：外圈外表面帶氧化鋁涂層，絕緣能力高達1000VDC
36.VL2071：內圈外表面帶氧化鋁涂層，絕緣能力高達1000VDC
37.WT：聚脲基潤滑脂，NLGI稠度2，溫度范圍-40至+160度標準填充量
38.Y：沖壓銅保持架
39.Z：一側帶沖壓鋼防塵蓋
40.ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋
41.2RS1：兩側帶具鋼骨架的丁腈橡膠NBR接觸式密封存圈
42.2RSH：兩側帶具鋼骨架的丁腈橡膠NBR接觸式密封存圈
43.2RSL：兩側帶具鋼骨架的丁腈橡膠NBR低摩擦密封存圈
44.2RZ：兩側帶具鋼骨架的丁腈橡膠NBR低摩擦密封存圈
45.2Z：兩側帶沖壓鋼防塵蓋
46.2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋
1.C2：徑向游隙小于普通組
2.C3：徑向游隙大于普通組
3.C4：徑向游隙大于C3
4.C5：徑向游隙大于C4
5.DB：兩個以背對背方式配對的單列深溝球軸承
6.DF：兩個以面對面方式配對的單列深溝球軸承
7.DT：兩個以串聯方式配對的單列深溝球軸承
8.E：強化設計
9.GJN：聚脲基潤滑脂，NLGI稠度2，溫度范圍-30至+150度標準填充量
10.GXN：聚脲基潤滑脂，NLGI稠度2，溫度范圍-40至+150度標準填充量
11.J：沖壓鋼保持架
12.LHT23：鋰基潤滑脂，NLGI稠度2，溫度范圍-50至+140度標準填充量
13.LT：鋰基潤滑脂，NLGI稠度2，溫度范圍-55至+110度標準填充量
14.LT10：鋰基潤滑脂，NLGI稠度2，溫度范圍-50至+90度標準填充充量
15.M：機削黃銅保持架，鋼球引導。不同的設計和材料在M之后加上數字標識，如M2
16.MA：機削黃銅保持架，外圈引導
17.MB：機削黃銅保持架，內圈引導
18.MT33：鋰基潤滑脂，NLGI稠度3，溫度范圍-30至+120度標準填充量
19.MT47：鋰基潤滑脂，NLGI稠度2，溫度范圍-30至+110度標準填充量
20.N：外圈帶止動槽
21.NR：外圈帶止動槽和止動環
22.N1：外圈側面有凹槽用于配合止動裝置以防止外圈轉動
23.P5：尺寸精度和旋轉精度符合ISO公差等級5
24.P6：尺寸精度和旋轉精度符合ISO公差等級6
25.P52：P5+C2
26.P62：P6+C2
27.P63：P6+C3
28.RS1：一側帶具鋼骨架的丁腈二烯橡膠NBR接觸式密封圈
29.RSH：一側帶具鋼骨架的丁腈二烯橡膠NBR接觸式密封圈
30.RSL：一側帶具鋼骨架的丁腈二烯橡膠NBR低摩擦密封圈
31.RZ：一側帶具鋼骨架的丁腈二烯橡膠NBR低摩擦密封圈
32.TH：纖維增強酚醛樹脂保持架卡型
33.TN：注塑尼龍保持架
34.TN9：注塑玻璃纖維增強尼龍6，6保持架
35.VL0241：外圈外表面帶氧化鋁涂層，絕緣能力高達1000VDC
36.VL2071：內圈外表面帶氧化鋁涂層，絕緣能力高達1000VDC
37.WT：聚脲基潤滑脂，NLGI稠度2，溫度范圍-40至+160度標準填充量
38.Y：沖壓銅保持架
39.Z：一側帶沖壓鋼防塵蓋
40.ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋
41.2RS1：兩側帶具鋼骨架的丁腈橡膠NBR接觸式密封存圈
42.2RSH：兩側帶具鋼骨架的丁腈橡膠NBR接觸式密封存圈
43.2RSL：兩側帶具鋼骨架的丁腈橡膠NBR低摩擦密封存圈
44.2RZ：兩側帶具鋼骨架的丁腈橡膠NBR低摩擦密封存圈
45.2Z：兩側帶沖壓鋼防塵蓋
46.2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋
二.帶裝球缺口的常用后綴：
1.C3：徑向游隙大于普通組
2.N：外圈帶止動槽
3.NR：外圈帶止動槽連止動環
4.Z：一側帶沖壓鋼防塵蓋
5.ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋
6.2Z：兩側帶沖壓鋼防塵蓋
7.2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋
1.C3：徑向游隙大于普通組
2.N：外圈帶止動槽
3.NR：外圈帶止動槽連止動環
4.Z：一側帶沖壓鋼防塵蓋
5.ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋
6.2Z：兩側帶沖壓鋼防塵蓋
7.2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋
三.不銹鋼后綴的含義：
1.R：外圈帶凸緣
2.VT378：無毒潤滑脂偶然接觸到食品原料
3.2RS1：兩側帶具鋼骨架的丁腈橡膠NBR接觸式密封圈

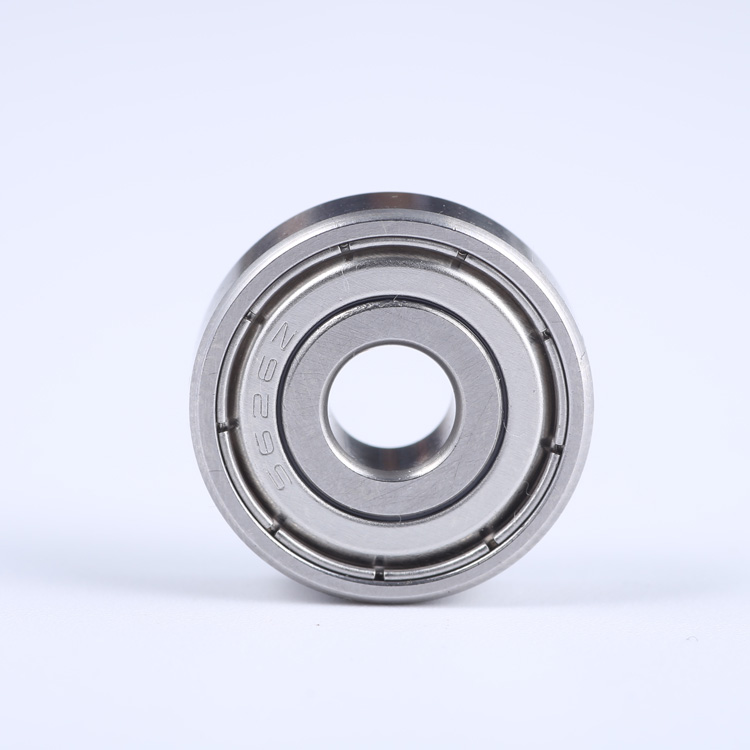

4.2Z：兩側帶沖壓鋼防塵蓋
1.R：外圈帶凸緣
2.VT378：無毒潤滑脂偶然接觸到食品原料
3.2RS1：兩側帶具鋼骨架的丁腈橡膠NBR接觸式密封圈
4.2Z：兩側帶沖壓鋼防塵蓋
5.2ZR：兩側帶沖壓鋼防塵蓋和外圈帶凸緣
